PET-strop-winder-windingmachine met automatisch palletisatiesysteem

PET bandwikkelaar wikkelmachine met automatisch Palletiseersysteem

CQA800F geschikt voor één op zes, één op acht PET band productielijn met robotarm gebruik.

Basisuitrusting

1. Dancer besturing voor het regelen van een constante bandspanning en wiksnelheid, Dubbele servomotor
2. Nauwkeurige, elektronisch gestuurde 2- of 3-punts legging met minimale bandbuiging van de banden
3. Pneumatische lamellen spreidmanden voor snelle spoelwissel
4. Hulsmagazijn
5. Spoelafzet
6. Automatische filmdispenser
7. Twee meetmodi: gewicht en meter

Feiten en voordelen

1. Volautomatische PET bandwikkelaar voor banden van 9 tot 32 mm, met een buitendiameter van 820 mm
2. Transportsysteem voor automatisch pakkettransport
3. Filmwikkelapparaat voor automatisch pakketwikkelen
4. Centrale invoerterminal met receptbeheer
5. Volautomatisch wikkelen kan worden bereikt met of zonder papieren kern

Technische details

Abstract

  De bandwikkelaar van de CQA800F werd gebruikt voor het parallel wikkelen van banden direct van de extruder.

  De systemen werken onafhankelijk zodra het materiaal handmatig is aangebracht. Ze kunnen worden geïntegreerd in een volledig geautomatiseerde totale productiefabriek. Ze wikkelen pet banden met een breedte van 9~32mm, afhankelijk van de configuratie.

  Zodra een wikkelpakket de gewenste omtrek heeft bereikt, wordt het met folie omwikkeld door de geïntegreerde wikkelmachine en door het geïntegreerde transportsysteem van de wikkelmachine naar de rollenbaan hieronder gekanteld. Tegelijkertijd wordt een nieuwe wikkelbuis uit het magazijn gevoed en wordt het volgende pakket volledig automatisch gewikkeld.

  De machines zijn ontwikkeld voor continu gebruik. Het compacte ontwerp maakt gebruik zelfs in krappe ruimtes mogelijk.

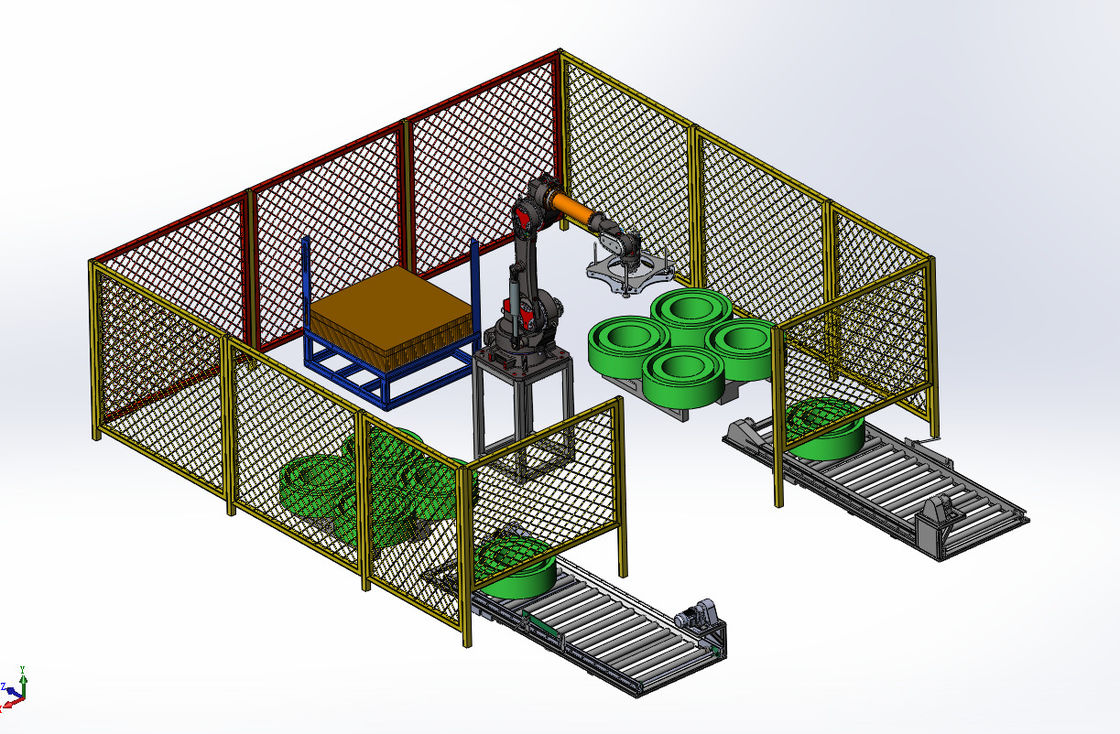

Palletiseerprogramma:

A: Band OD 600MM, hoogte 150MM, gewicht 20KG, 1 laag van 4, gescheiden door karton, tot 12 lagen.

B: Band O.D. 800MM, hoogte 190MM, gewicht 75KG, 1 laag van 2, karton gescheiden, tot 7 lagen.

Robotarm model: JZJ160A-270

Snelheid: 40 seconden per rol, een automatisch palletiseersysteem kan maximaal 2 sets van één op 8 PET band productielijnen.

Kartonnen platform afmetingen: lengte 1240mm x breedte 1240mm x hoogte 1500mm

Positionering transportband afmetingen: lengte 3220mm x breedte 1170mm x hoogte 680mm

Robotarm basis: lengte 700mm x breedte 700mm x hoogte 1000mm

Nadat het eindproduct de positioneringspositie van de transportband bereikt, grijpt de robotarm het eindproduct op de pallet totdat één laag vol is. De robotarm pakt vervolgens het kartonnen eindproductpallet van het kartonnen pallet en herhaalt de actie totdat het eindproductpallet is gestapeld.
