Automatisch palletisatiesysteem PET-stroppenwinder wikkelmachine

Automatisch palletiseersysteem PET-bandwikkelaar wikkelmachine

Abstract

Palletiseerprogramma:

A: Band OD 600MM, hoogte 150MM, gewicht 20KG, 1 laag van 4, gescheiden door karton, tot 12 lagen.

B: Band O.D. 800MM, hoogte 190MM, gewicht 75KG, 1 laag van 2, karton gescheiden, tot 7 lagen.

Robotarm model: JZJ160A-270

Snelheid: 40 secondenper rol, een automatisch palletiseersysteem kan maximaal 2setsvan één uit 8PET-bandproductielijnen

.

Kartonnen platform afmetingen: lengte 1240mm x breedte 1240mm x hoogte 1500mm

Positionering transportband afmetingen: lengte 3220mm x breedte 1170mm x hoogte 680mm

Robotarm basis: lengte 700mm x breedte 700mm x hoogte 1000mm

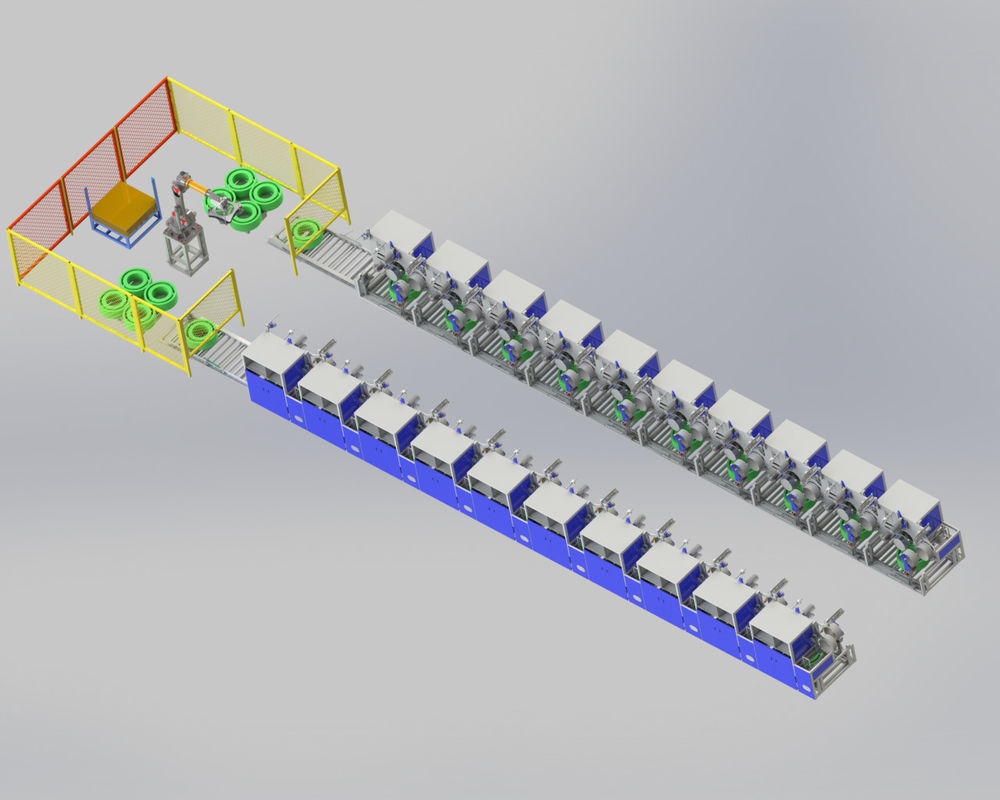

Nadat het eindproduct de positioneringspositie van de transportband bereikt, grijpt de robotarm het eindproduct op de pallet totdat één laag vol is. De robotarm pakt vervolgens het kartonnen eindproductpallet van het kartonnen pallet en herhaalt de actie totdat het eindproductpallet is gestapeld.

CQA800F geschikt voor één uit zes, één uit acht PET-band productielijn met robotarm gebruik.

De bandwikkelaar van de CQA800F werd gebruikt voor het parallel wikkelen van banden direct van de extruder.De systemen werken onafhankelijk zodra het materiaal handmatig is aangebracht. Ze kunnen worden geïntegreerd in een volledig geautomatiseerde totale productiefabriek. Ze wikkelen PET-bandenmet

een breedte van 9~32mm, afhankelijk van de configuratie.

Zodra een wikkelpakket de gewenste omtrek heeft bereikt, wordt het met folie verpakt door de geïntegreerde wikkelmachine en door het geïntegreerde transportsysteem van de wikkelmachine naar de rollenbaan hieronder gekanteld. Tegelijkertijd wordt een nieuwe wikkelbuis uit het magazijn gevoed en wordt het volgende pakket volledig automatisch gewikkeld.

De machines zijn ontwikkeld voor continu gebruik. Het compacte ontwerp maakt gebruik mogelijk, zelfs in krappe ruimtes.

BasisuitrustingDancerbesturing voor het regelen van een constante bandspanning en wikkel snelheid

, Dubbele servomotor

Nauwkeurige, elektronisch gestuurde 2- of 3-punts legging met minimale bandbuiging van de banden

Pneumatische lamellen spreidmanden voor snelle spoelwissel

Huls magazijn

Spoel depot

Automatische foliedispenser

Twee meetmodi: gewicht en meter

Feiten en voordelenvolautomatische PET-bandwikkelaar voor banden van9tot 32 mm, met een buitendiameter van 82

0 mm

transportsysteem voor automatisch pakkettransport

foliewikkelapparaat voor automatisch pakketwikkelen

centrale invoerterminal met receptbeheer

Volautomatisch wikkelen kan worden bereikt met of zonder papieren kern
