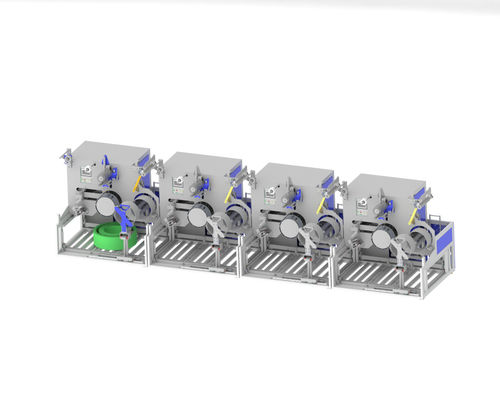

Volledig automatische PET-bandwinder met maximaal OD 820 mm en geïntegreerd automatisch palletiseringssysteem

De CQA800F is ontworpen voor één van de zes of één van de acht PET-bandproductielijnen met robotarmintegratie.Deze riem winder winds riemen in parallel rechtstreeks van de extruder en werkt onafhankelijk van elkaar zodra het materiaal wordt handmatig toegepastHet systeem kan worden geïntegreerd in volledig geautomatiseerde productie-installaties en verwerkt PET-riemen met breedtes variërend van 9 tot 32 mm, afhankelijk van de configuratie.

Wanneer de gewikkelde verpakking de gewenste omtrek heeft bereikt, wordt deze automatisch door de geïntegreerde wikkelmachine in een film gewikkeld en via het transportsysteem naar de roltransportband hieronder overgebracht.GelijktijdigHet compacte ontwerp maakt de installatie in beperkte ruimtes mogelijk.

• Volledig automatische PET-bandwinder voor banden van 9 tot 32 mm breed
• Maximale buitendiameter van het verpakkingspakket van 820 mm
• Geïntegreerd transportsystem voor automatisch pakketvervoer
• Filmverpakkingsinrichting voor automatische verpakkingen
• Centrale invoerterminal met receptbeheer
• met een breedte van niet meer dan 50 mm

• Dancer-besturing voor constante bandspanning en wikkelsnelheidsregeling
• Dual servomotor systeem
• Precieze, elektronisch bediende 2 of 3-punts leg met minimale bandbuiging
• Pneumatische lamellaverspreidingsmandrels voor snelle wisseling van de spoel
• Verpakkingsmateriaal
• Deposito Bobbin
• Automatische filmverdeler
• Twee meetwijzen: gewicht en meter

• Model van de robotarm: JZJ160A-270
• Snelheid: 40 seconden per rol
• Een automatisch palletisatiesysteem kan tot 2 sets van één van de 8 PET-bandproductielijnen matchen
• Afmetingen van het kartonnen platform: 1240 mm × 1240 mm × 1500 mm
• Verplaatsingsband: 3220 mm × 1170 mm × 680 mm
• Robotarmbasis: 700 mm × 700 mm × 1000 mm

Operatieproces: Wanneer de eindproducten op de plaats van de transportband zijn aangekomen, grijpt de robotarm het eindproduct op de pallet totdat één laag is voltooid.Vervolgens neemt de robotarm het kartonnen palet van het eindproduct op en herhaalt de actie totdat het eindproduct volledig is gestapeld.
