PET STRAP automatische winder/wrapper MAX80KG per spoelvriendelijk gebruikt met automatisch palletisatiesysteem

PET STRAP automatische wikkel-/verpakmachine MAX80KG per spoel, vriendelijk in gebruik met automatisch palletiseersysteem

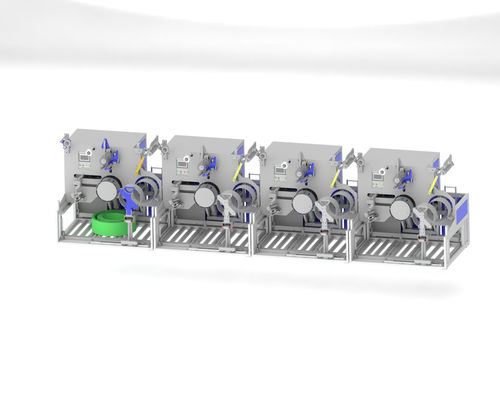

Geautomatiseerde PET-bandwikkelaar CQA800F

Abstract

  CQA800F geschikt voor één op zes, één op acht PET-bandproductielijn met gebruik van een robotarm.

  De bandwikkelaar van de CQA800F werd gebruikt voor het parallel wikkelen van banden direct van de extruder.

  De systemen werken onafhankelijk zodra het materiaal handmatig is aangebracht. Ze kunnen worden geïntegreerd in een volledig geautomatiseerde totale productiefabriek. Ze wikkelen PET-banden met een breedte van 9~32 mm, afhankelijk van de configuratie.

  Zodra een wikkelpakket de gewenste omtrek heeft bereikt, wordt het met folie verpakt door de geïntegreerde wikkelmachine en door het geïntegreerde transportsysteem van de wikkelmachine naar de rollenbaan eronder gekanteld. Tegelijkertijd wordt een nieuwe wikkelbuis uit het magazijn aangevoerd en wordt het volgende pakket volledig automatisch gewikkeld.

  De machines zijn ontwikkeld voor continu gebruik. Het compacte ontwerp maakt gebruik zelfs in krappe ruimtes mogelijk.

Feiten en voordelen

1. Volautomatische PET-bandwikkelaar voor banden van 9 tot 32 mm, met een buitendiameter van 820 mm
2. Transportsysteem voor automatisch pakkettransport
3. Folieverpakkingsapparaat voor automatische pakketverpakking
4. Centrale invoerterminal met receptbeheer
5. Volledig automatisch wikkelen kan worden bereikt met of zonder papieren kern

Technische details

Basisuitrusting

1. Danserregeling voor het regelen van een constante bandspanning en wiksnelheid, Dubbele servomotor
2. Nauwkeurige, elektronisch gestuurde 2- of 3-punts legging met minimale bandbuiging van de banden
3. Pneumatische lamellen spreidende doorns voor snelle spoelwisseling
4. Huls magazijn
5. Spoel depot
6. Automatische foliedispenser
7. Twee meetmodi: gewicht en meter

PET-bandAutomatisch Palletiseersysteem

Palletiseerprogramma:

A: Band OD 600MM, hoogte 150MM, gewicht 20KG, 1 laag van 4, gescheiden door karton, tot 12 lagen.

B: Band O.D. 800MM, hoogte 190MM, gewicht 75KG, 1 laag van 2, karton gescheiden, tot 7 lagen.

Robotarm model: JZJ160A-270

Snelheid: 40 seconden per rol, een automatisch palletiseersysteem kan maximaal 2 sets van één op 8 PET-bandproductielijnen matchen.

Kartonnen platform afmetingen: lengte 1240mm x breedte 1240mm x hoogte 1500mm

Positionering transportband afmetingen: lengte 3220mm x breedte 1170mm x hoogte 680mm

Robotarm basis: lengte 700mm x breedte 700mm x hoogte 1000mm

Nadat het eindproduct op de positioneringspositie van de transportband aankomt, grijpt de robotarm het eindproduct op de pallet totdat één laag vol is. De robotarm pakt vervolgens het kartonnen eindproductpallet van het kartonnen pallet en herhaalt de actie totdat het eindproductpallet is gestapeld.
