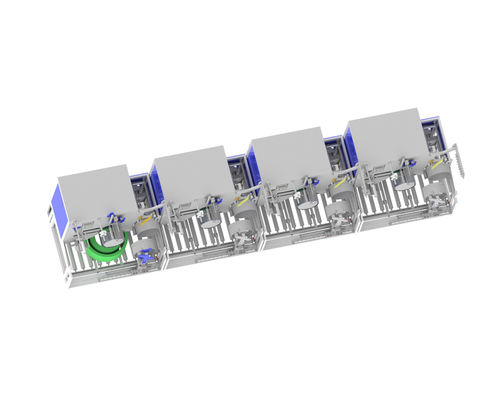

Geautomatiseerde pet-bandwinder CQA800F

CQA800F geschikt voor één van de zes, één van de acht PET band productielijnen met robotarm gebruik.

De riemwinder van de CQA800F werd gebruikt om riemen parallel rechtstreeks vanaf de extruder te wikkelen.

De systemen werken onafhankelijk van elkaar zodra het materiaal handmatig is aangebracht.

Met een breedte van 9 tot 32 mm, afhankelijk van de configuratie.

Wanneer een wikkeling de gewenste omtrek heeft bereikt,het wordt door de geïntegreerde winder met film ingepakt en door het geïntegreerde transportsystem van de winder naar beneden naar het rolconveyor wordt gedraaid. tegelijkertijd wordt een nieuwe wikkelbuis uit het magazijn gevoerd en wordt de volgende verpakking volledig automatisch gewikkeld.

De machines zijn ontworpen voor continue werking en zijn compact ontworpen, zodat ze zelfs in beperkte ruimtes kunnen worden gebruikt.

Feiten en voordelen

volledig automatische PET-bandwinder voor banden van 9 tot 32 mm, met een buitendiameter van 820 mm

transportbanden voor automatisch pakketvervoer

met een diameter van niet meer dan 20 mm,

centrale invoerterminal met receptbeheer

Volledig automatische wikkeling kan worden bereikt met of zonder papieren kern

Basisapparatuur

Dancer control voor het regelen van een constante bandspanning en wikkelsnelheid, Dual servomotor

Precieze, elektronisch aangestuurde 2 of 3-punts leg met minimale bandbuig van de riemen

Pneumatische lamellaverspreidingsmandrels voor snelle wisseling van de spoel

Verpakkingsmateriaal

Deposito Bobbin

Automatische filmverdeler

Twee meetwijzen: gewicht en meter

Standaard hoofdconfiguratie

1) Motor: Wuxi Xinjie hoofdmotor 1,5 kW, snelheidsverhouding 1:8, servomotor,

Wuxi Xinjie Traverse motor: 400W servomotor

• PLC: Wuxi Xinjie Touchscreen: Wuxi Xinjie Contactor: Schneider

3) Pneumatische onderdelen: magnetoventil en drukmeter: Taiwan Yadeke, cilinder: Donghao Pneumatic (Wenzhou)

4)Sensoren en nabijheid lichten: Korea Alto Nicks

Facultatief

1)Motor: Siemens hoofdmotor 1,5 kW, snelheidsverhouding 1:8, servomotor,

Siemens Traverse motor: servomotor van 400 W

2)PLC: Siemens Touchscreen: Siemens Touch Contactor: Schneider

3) Pneumatische onderdelen: (Japanse of Europese merk)

4)Sensoren en nabijheid lichten: Korea Alto Nicks

PET-bandAutomatisch palletsysteem

Programma voor palletisering:

A: Riem OD 600MM, hoogte 150MM, gewicht 20KG, 1 laag van 4, gescheiden door karton, tot 12 lagen.

B: Riem O.D. 800MM, hoogte 190MM, gewicht 75KG, 1 laag van 2, karton gescheiden, tot 7 lagen.

Model van de robotarm: JZJ160A-270

Snelheid: 40 seconden per rol, een automatisch palletiseringssysteem kan tot 2 sets van één van de 8 PET-bandproductielijnen matchen.

Afmetingen van het kartonnen platform: lengte 1240 mm x breedte 1240 mm x hoogte 1500 mm

Positioneringsband: lengte 3220 mm x breedte 1170 mm x hoogte 680 mm

Robotarmbasis: lengte 700 mm x breedte 700 mm x hoogte 1000 mm

Nadat het eindproduct op de plaats van het transportband is aangekomen, grijpt de robotarm het eindproduct op de pallet totdat één laag vol is.De robotarm pakt vervolgens het kartonnen eindproductpallet van het kartonnen pallet op en herhaalt de actie totdat het eindproductpallet is gestapeld.
