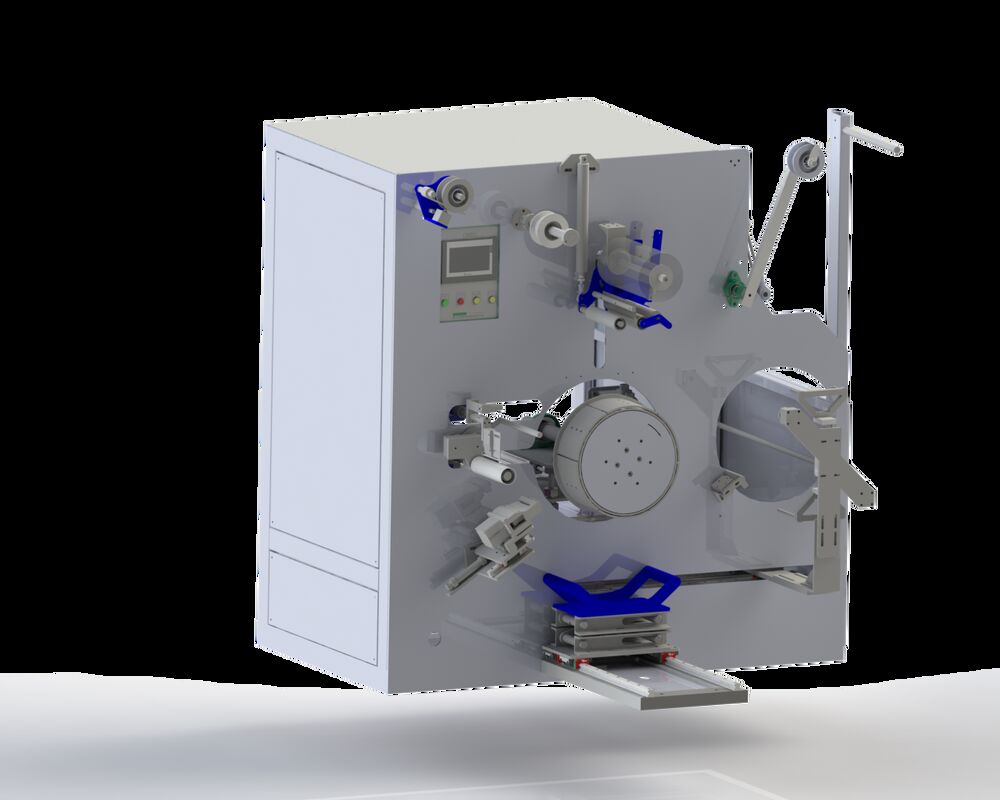

Geautomatiseerde PET-bandwikkelaar CQA800

Abstract

De bandopwinder van de CQA800 werd gebruikt voor het parallel opwinden van banden direct vanaf de extruder.

De systemen werken onafhankelijk zodra het materiaal handmatig is aangebracht. Ze kunnen worden geïntegreerd in een volledig geautomatiseerde totale productie-installatie. Ze winden pet-banden op met een breedte van 9~32 mm, afhankelijk van de configuratie.Zodra een wikkelpakket de gewenste omtrek heeft bereikt, wordt het door de geïntegreerde winder met folie verpakt en door het geïntegreerde transportsysteem van de lijn verwijderd. Tegelijkertijd wordt een nieuwe wikkelbuis uit het magazijn aangevoerd en wordt het volgende pakket volledig automatisch opgewonden.

De machines zijn ontwikkeld voor continu gebruik. Het compacte ontwerp maakt gebruik zelfs in krappe ruimtes mogelijk.

Feiten en voordelen

1.

Volieverpakkingsapparaat voor automatische pakketverpakking9 tot 32 mm, met een buitendiameter van het pakket van 820 mm2.

Tentrale invoerterminal met receptbeheer3.

Folieverpakkingsapparaat voor automatische pakketverpakking4.

Centrale invoerterminal met receptbeheer5.

Volautomatisch opwinden kan worden bereikt met of zonder papieren kernTechnische details

Model

1. Dancer

 regeling voor het regelen van een constante bandspanning en wikkel snelheid, Dubbele servomotor2.

Nauwkeurige, elektronisch gestuurde 2 of 3-punts legging met minimale bandbuiging van de banden3.

Pneumatische lamellen spreidende doorns voor snelle spoelwissel4.

Huls magazijn5.

Spoel depot6.

Automatische foliedispenser7.

Twee meetmodi: gewicht en meter
