3 fase papierband productielijn / maaklijn / maakmachine

Werkomstandigheden: stroomvoorziening 3 fase 380V, luchtdruk 6~8Kgf, verbinding van de luchtpijp volgens het teken op de apparatuur ((Φ10), verbinding van het stroomkabel (meer dan 2,5 vierkante meter),eerst ventileren., en vervolgens aan (in omgekeerde volgorde bij het uitschakelen van de machine, eerst het stroomverbruik uitschakelen, en dan de luchtdruk uitschakelen) geïnstalleerd vermogen 28 kW

Hoofdfuncties:

De productielijn bestaat uit een grondstofopslagruimte, een reliëf- en snijmachine, een drukmachine en een wikkelmachine.

1: Gebruik de servomotor om de kabel te leggen, rol de 5~15 mm brede band en selecteer de overeenkomstige bandbreedte via het touchscreen om te rollen, zonder handmatig de versnellingsbak te veranderen.

2: Papier kern grootte: ID200mm*hoogte170mm~190mm, nadat de wikkeling is voltooid door de machine automatisch stopt, handmatig de rol te veranderen

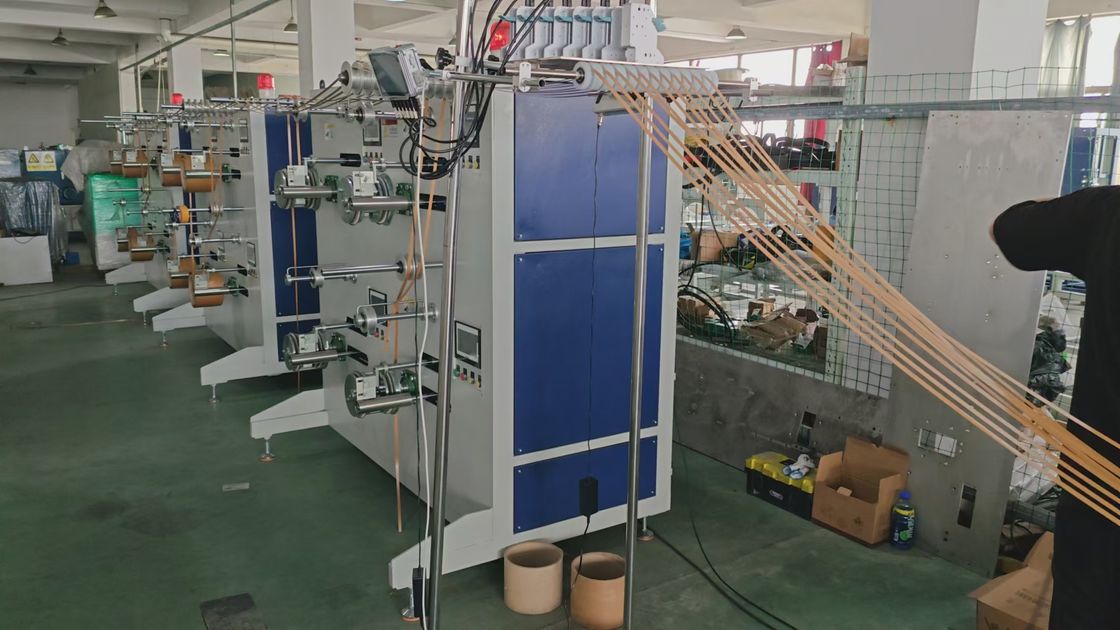

3: 12 eenheden individueel bediende dubbele servomotor wikkelkoppen, de wikkelschaal gebruikt een servomotor, de snelheid van de wikkeling is gelijk aan de snelheid van de snijmachine.Zodat de verschillende grammen of breedte van de papierband met het juiste koppel voor het opwikkelen, proberen de buigdeformatie van de papieren band na het oprollen te verminderen.

4Afmetingen: (ongeveer) L17000MM*W1500*H1800MM

5De belangrijkste toebehoren en oorsprong:

1) De in Japan gemaakte snijmessen

2) Frame: 25mm ijzeren plaat, 8# kanaals staal en 80*40mm vierkant buis lassen samenstelling

3) De printer kan het gewenste logo afdrukken op elke papierband

(4) Snijmachine motor 2,2 kW, reliëf motor 0,4 kW, afval omroller motor 0,75 kW.

(5) motor: draaiende hoofdmotor (1.5 kW, 1:8 vertraging servomotor, (binnenlands, Wuxi Xinjie) Arrangementemotor (0.4 kW, servomotor, Wuxi Xinjie (binnenlands).

(6) PLC, touchscreen: Wuxi Xinjie.

(7) pneumatische onderdelen: magnetoventielen en drukmeters: Taiwan Yadek, cilinder: Donghao pneumatisch (Wenzhou)

8) Sensoren en dichtbijheidsschakelaars: Korea Otonix

9) Oppervlaktebehandeling: hoogtemperatuurbespuiting, verchrooming, zwartmakende behandeling.
