Automatische PET-polyesterbandwinder met automatisch palletisatiesysteem

Geautomatiseerde PET polyester bandwikkelaar met automatisch Palletiseersysteem

Palletiseerprogramma:

A: Band OD 600MM, hoogte 150MM, gewicht 20KG, 1 laag van 4, gescheiden door karton, tot 12 lagen.

B: Band O.D. 800MM, hoogte 190MM, gewicht 75KG, 1 laag van 2, karton gescheiden, tot 7 lagen.

Robotarm model: JZJ160A-270

Snelheid: 40 secondenper rol, een automatisch palletiseersysteem kan maximaal 2 sets van één uit 8 PET band productielijnen.

Kartonnen platform afmetingen: lengte 1240mm x breedte 1240mm x hoogte 1500mm

Positionering transportband afmetingen: lengte 3220mm x breedte 1170mm x hoogte 680mm

Robotarm basis: lengte 700mm x breedte 700mm x hoogte 1000mm

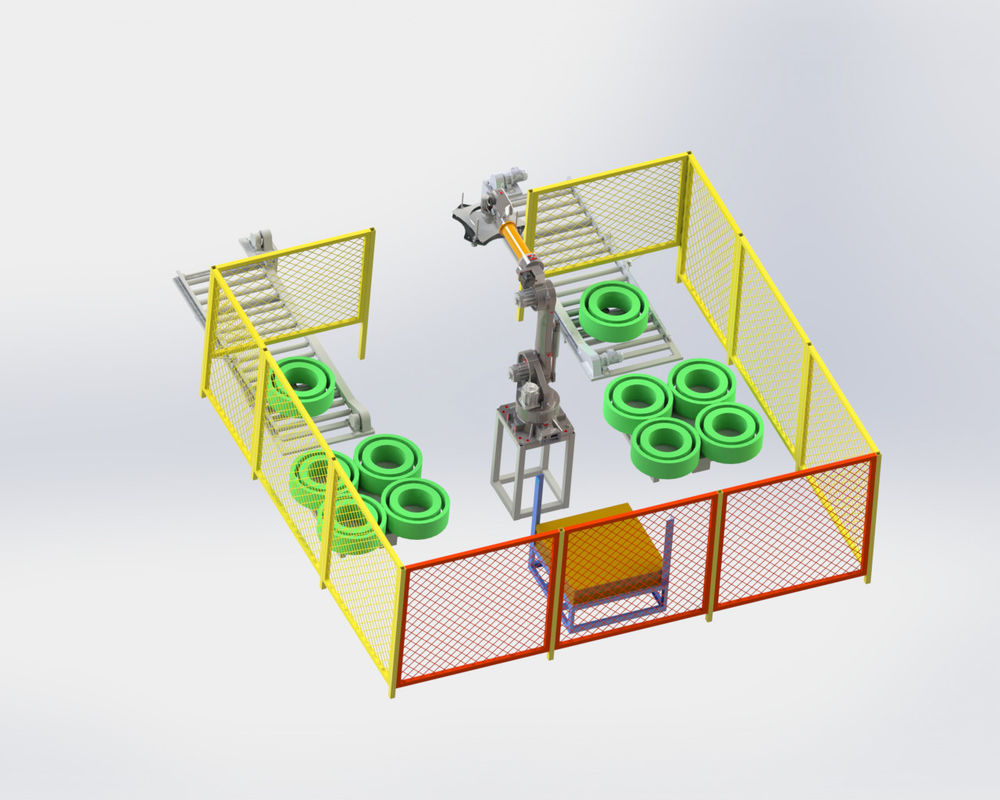

Nadat het eindproduct de positioneringspositie van de transportband bereikt, grijpt de robotarm het eindproduct op de pallet totdat één laag vol is. De robotarm pakt vervolgens het kartonnen eindproductpallet van het kartonnen pallet en herhaalt de actie totdat het eindproductpallet is gestapeld.

CQA800F geschikt voor één uit zes, één uit acht PET band productielijn met robotarm gebruik.

Feiten en voordelen

1. Volautomatische PET bandwikkelaar voor banden van 9 tot 32 mm, met een buitendiameter van 820 mm
2. Transportsysteem voor automatisch pakkettransport
3. Filmwikkelapparaat voor automatisch pakketwikkelen
4. Centrale invoerterminal met receptbeheer
5. Volautomatisch wikkelen kan worden bereikt met of zonder papieren kern

Technische details

Basisuitrusting

1. Dancer besturing voor het regelen van een constante bandspanning en wiksnelheid, Dubbele servomotor
2. Nauwkeurige, elektronisch gestuurde 2- of 3-punts legging met minimale bandbuiging van de banden
3. Pneumatische lamellen spreidspindels voor snelle spoelwissel
4. Huls magazine
5. Spoel depot
6. Automatische filmdispenser
7. Twee meetmodi: gewicht en meter

De bandwikkelaar van de CQA800F werd gebruikt voor het parallel wikkelen van banden rechtstreeks van de extruder.

De systemen werken onafhankelijk zodra het materiaal handmatig is aangebracht. Ze kunnen worden geïntegreerd in een volledig geautomatiseerde totale productie-installatie. Ze wikkelen pet banden met een breedte van 9~32mm, afhankelijk van de configuratie.

Zodra een wikkelpakket de gewenste omtrek heeft bereikt, wordt het met folie verpakt door de geïntegreerde wikkelmachine en door het geïntegreerde transportsysteem van de wikkelmachine naar de rollenbaan eronder gekanteld. Tegelijkertijd wordt een nieuwe wikkelbuis uit het magazijn gevoed en wordt het volgende pakket volledig automatisch gewikkeld.

De machines zijn ontwikkeld voor continu gebruik. Het compacte ontwerp maakt gebruik mogelijk, zelfs in krappe ruimtes.
